CONTRE LES COURANTS D'AIR AU PORTES

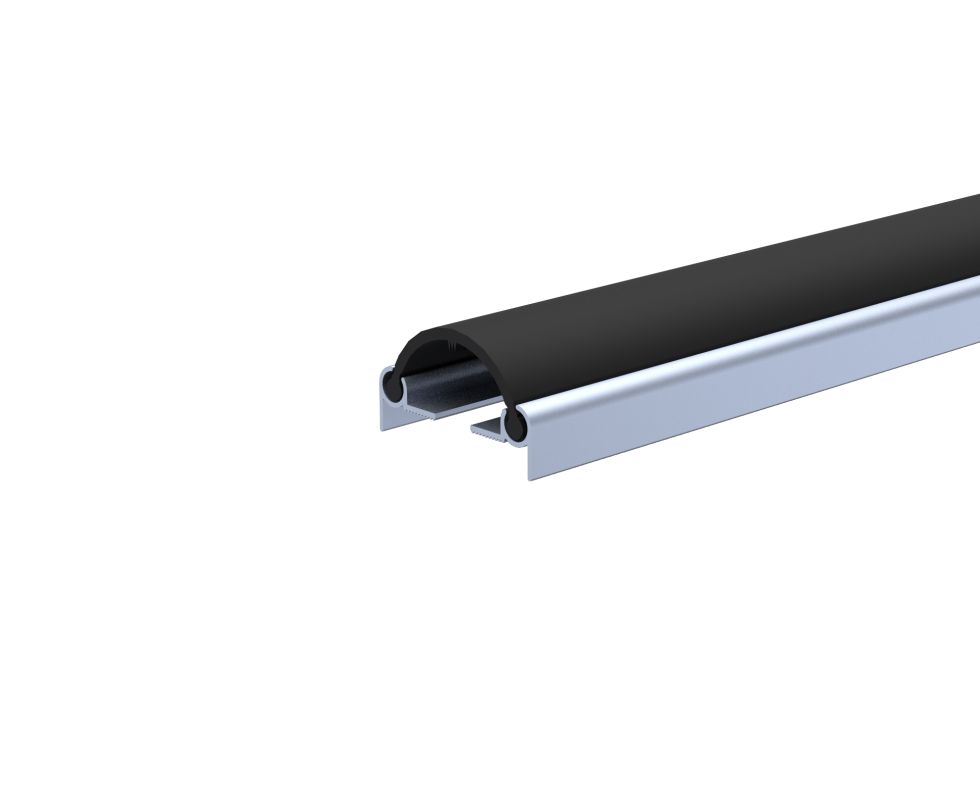

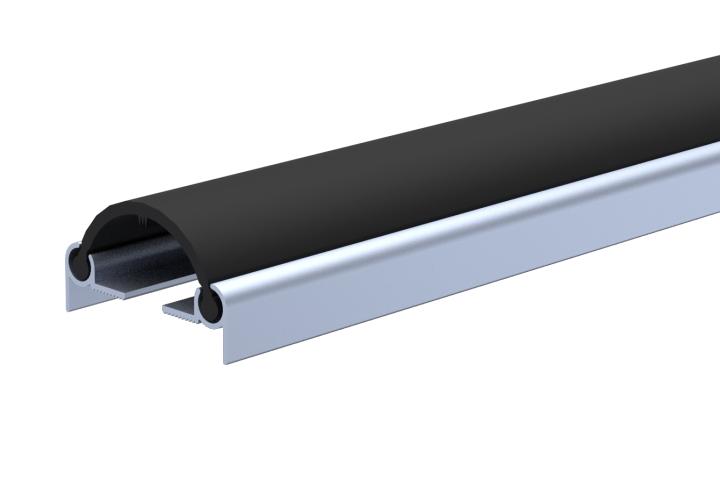

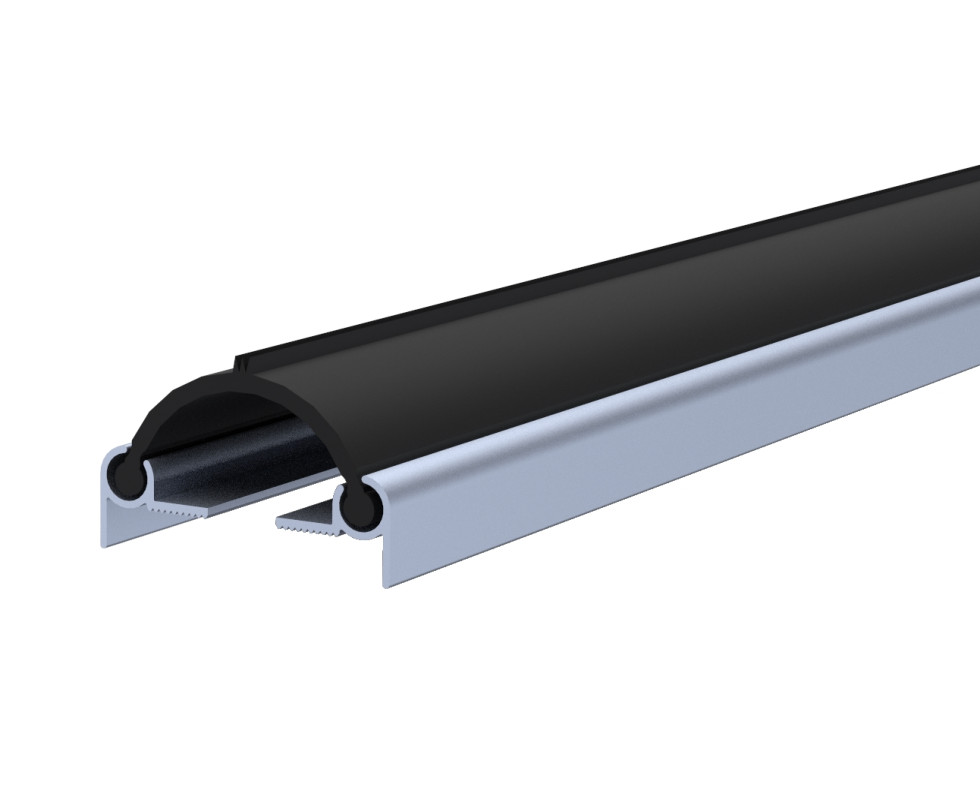

Profil de porte en aluminium avec joint en PVC flexible assurant une parfaite étanchéité entre deux portes battantes.

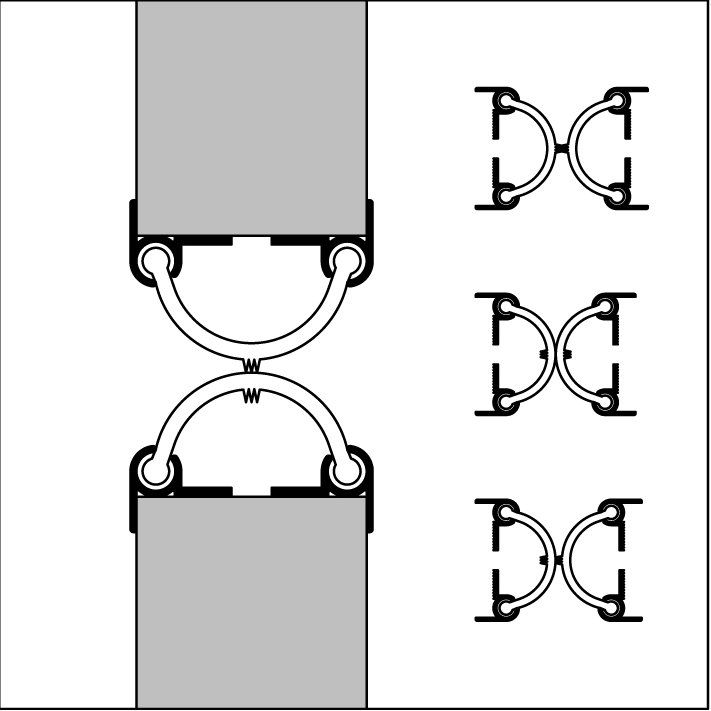

Le battement d'étanchéité BB2 est installé aux deux extrémités de la porte. Les joints en PVC se touchent, bloquant ainsi les courants d'air et le bruit.
Description
- Aluminium anodisé
- Joint flexible en PVC noir
- Étanchéité optimale grâce à la géométrie (peigne d'étanchéité)
- Installation simple et rapide
- Application : boudin de porte pour portes battantes et portes tournantes
- Découpé sur mesure et vissé
Details techniques
- Épaisseurs de porte : 32-40 mm / 40-50 mm / 50-60 mm
- Longueurs : 224 cm et 250 cm
- Largeurs des profils en PVC : 55 mm / 60 mm / 75 mm
Specifications
Toutes les longueurs standard peuvent être raccourcies.
Aluminium
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 224 cm | 400150922 | VOM1 | 8711286310012 | 20 pièces |
| 250 cm | 400150925 | VOM1 | 8711286310029 | 20 pièces |
PVC 55 mm pour epaisseurs de la porte 32-40 mm
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 224 cm | 800400922 | Noir | 8711286310019 | 10 pièces |
| 250 cm | 800400925 | Noir | 8711286310026 | 10 pièces |
PVC 60 mm pour epaisseurs de la porte 32-40 mm
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 224 cm | 800600922 | Noir | 8711286312016 | 10 pièces |
| 250 cm | 800600925 | Noir | 8711286312023 | 10 pièces |
PVC 75 mm pour epaisseurs de la porte 32-40 mm
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 224 cm | 800800922 | Noir | 8711286313013 | 10 pièces |
| 250 cm | 800800925 | Noir | 8711286310020 | 10 pièces |

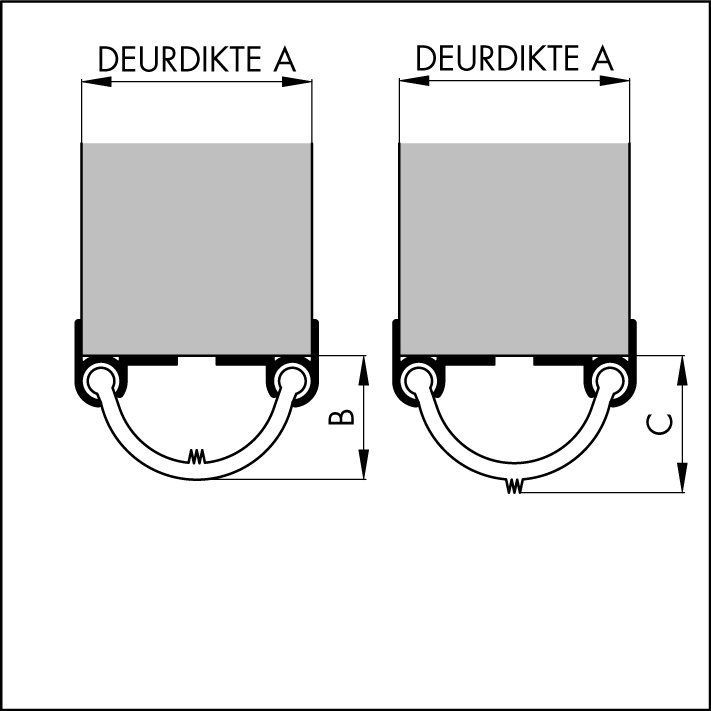

Détermination du type et placement de la lèvre PVC
PVC 55 mm
| Epaisseur de la porte A en cm | 32 | 36 | 38 | 40 |
| Tailleur B | 24 | 23 | 22 | 21 |
| Tailleur C | 25 | 24 | 23 | 22 |
PVC 60 mm
| Epaisseur de la porte A en cm | 40 | 42 | 44 | 46 | 48 |
| Tailleur B | 25 | 24 | 23 | 22 | 20 |
| Tailleur C | 26 | 25 | 24 | 23 | 21 |
PVC 75 mm
| Epaisseur de la porte A en cm | 50 | 52 | 54 | 56 | 58 | 60 |
| Tailleur B | 30 | 29 | 28 | 27 | 26 | 25 |
| Tailleur C | 31 | 30 | 29 | 28 | 27 | 26 |
Instructions de montage
Pour que le Battement d'étanchéité BB2 fonctionne correctement, il doit être installé correctement. Consultez les instructions d'installation fournies et suivez les étapes.
Préparez le matériel nécessaire :
- Mètre ruban ou règle
- Crayon
- Scie à métaux et lime
Plan étape par étape pour l'installation du Battement d'étanchéité BB2
- Mesurez la hauteur du cadre.
- Marquez la longueur correcte sur les profils de support en aluminium.
- Découpez les profils à la bonne taille.
- Limez les arêtes vives de l'aluminium.
- Placez les profils sur le bord de la porte et vissez-les.
- Découpez les joints à la même taille et placez-les dans les profils de support en aluminium. Les joints peuvent être installés de deux manières : assurez-vous que les profilés s'emboîtent parfaitement, sans les coincer.
