PORTE ANTI-COURANTS D'AIR, ANTI-BRUIT, ANTI-FUMÉE ET ANTI-INCENDIE
Grâce au kit d'adaptateurs pour plinthe automatique EllenMatic Slim Soundproof, remplacez rapidement les modèles EllenMatic Super (rainure 47 x 13,5 mm) et Special 2 (rainure 40 x 13,5 mm).
Les trous de vis des plaques de montage sont positionnés de manière à s'adapter parfaitement aux trous de vis existants. L'ensemble offre une finition esthétique soignée sur le côté de la porte.
Contenu du kit adapteur:
- 5 entretoises
- 2 plaques de montage en matériau renforcé de fibres de verre
- 5 vis universelles à tête plate Dynaplus
- Ruban de remplissage
Description

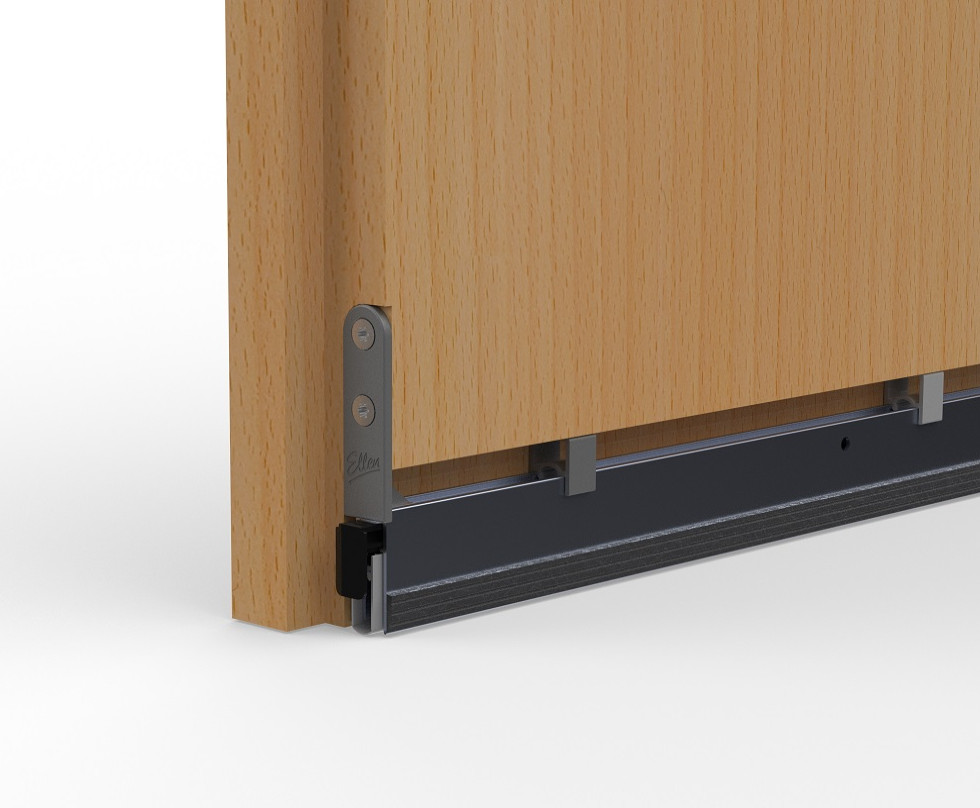

- Kit d'adaptateur pour EllenMatic Slim Soundproof
- Remplace les modèles EllenMatic Super (rainure 47 x 13,5 mm) et Special 2 (rainure 40 x 13,5 mm)
- Fixation par plaques de montage
- Application: portes intérieures en bois
- Attention : le kit d'adaptateurs ne peut être utilisé qu'en combinaison avec un EllenMatic Slim Soundproof !
Details techniques
- 5 entretoises pour combler la hauteur de la rainure
- Vis à tête plate Dynaplus TX-15 3,5 x 25 avec revêtement AR élégant
4 vis requises, 1 de rechange fournie - Un ruban de remplissage peut être appliqué sur le côté de l'EllenMatic Slim Soundproof > comble l'excédent de rainure
Specifications kit adapteur
| Nº ART | EAN (PIÈCES) | UNITÉ D’EMB. | DIMENSIONS |
| 203800000 | 8711286268443 | 1 pièce | 24x16x3 cm |
Instructions de montage
Les courants d'air et le bruit peuvent être facilement éliminés en installant correctement le kit d'adaptateurs. Consultez les instructions de montage fournies.
Préparez le matériel nécessaire à l'avance :
- Mètre ruban ou mètre pliant
- Crayon
- Ciseaux
- Perceuse avec embout Torx 15
Plan étape par étape pour l'installation du kit d'adaptateurs pour l'EllenMatic Slim Soundproof
- Retirez l'ancienne plinthe automatique
- Créez un évidement pour les nouvelles plaques de montage, si elles ne sont pas déjà présentes.
- Découpez la plinthe automatique aux dimensions souhaitées. Consultez la notice de montage fournie.
- Placez les entretoises sur la partie supérieure de la plinthe automatique.
Remarque : Veillez à une répartition équilibrée des entretoises. Les deux entretoises extérieures doivent être placées à 5 cm maximum des extrémités. - Placez une bande de ruban de remplissage sur le côté de la plinthe automatique pour combler la largeur de la rainure (si nécessaire, utilisez la deuxième bande de l'autre côté s'il y a trop d'espace entre la plinthe automatique et la largeur de la rainure).
- Placez la plinthe automatique dans la rainure. Cette opération est plus facile lorsque la porte est horizontale. La porte est-elle encore sur ses charnières ? La plinthe automatique peut alors être glissée latéralement. La plinthe automatique peut être inclinée vers le haut à l'aide d'un ciseau jusqu'à ce que le bas soit au niveau de celui de la porte.
- Vissez la plinthe automatique avec les plaques de montage et les vis fournies.
