ANTI-COURANTS D'AIR ET ANTI-BRUIT

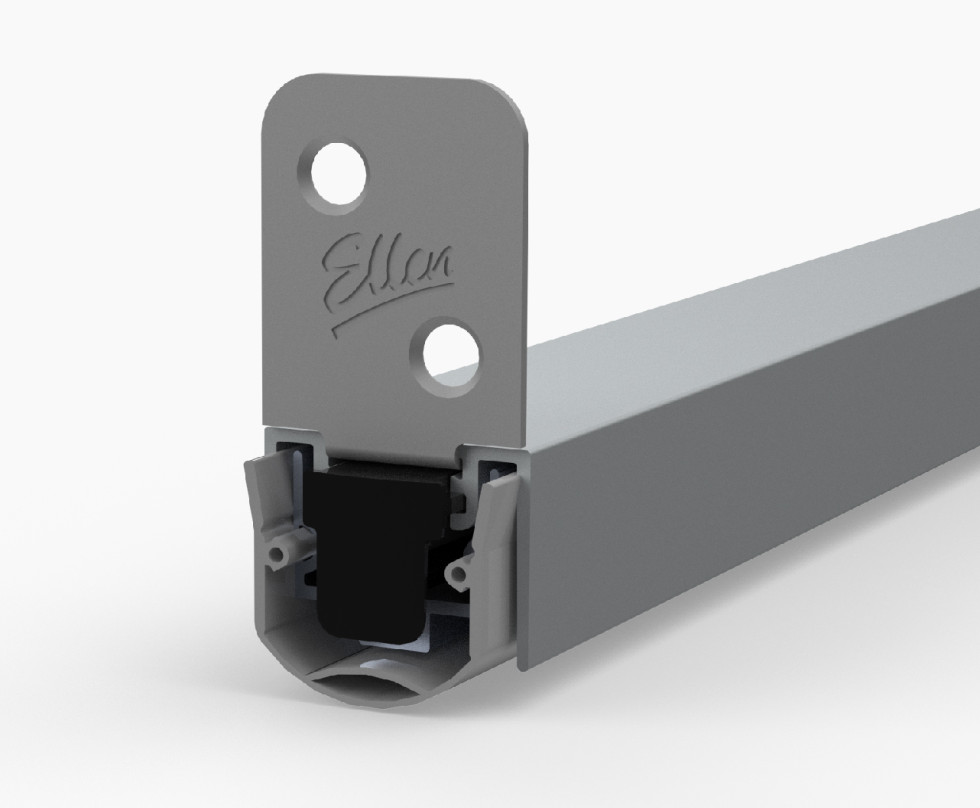

Avec la plinthe automatique EllenMatic Ferro-S 2, vous éliminez facilement les courants d'air et le bruit. Le seuil de porte s'abaisse automatiquement à la fermeture, obturant ainsi complètement l'espace sous la porte.
Convient aux portes en acier et en aluminium avec un espace maximal de 18 mm.
Description
- Boîtier en aluminium
- Joint en silicone souple avec chambre pour une isolation renforcée
- Étanchéité automatique\
- Étanchéité aux courants d'air, à la fumée et au bruit
- Insonorisation 42 dB

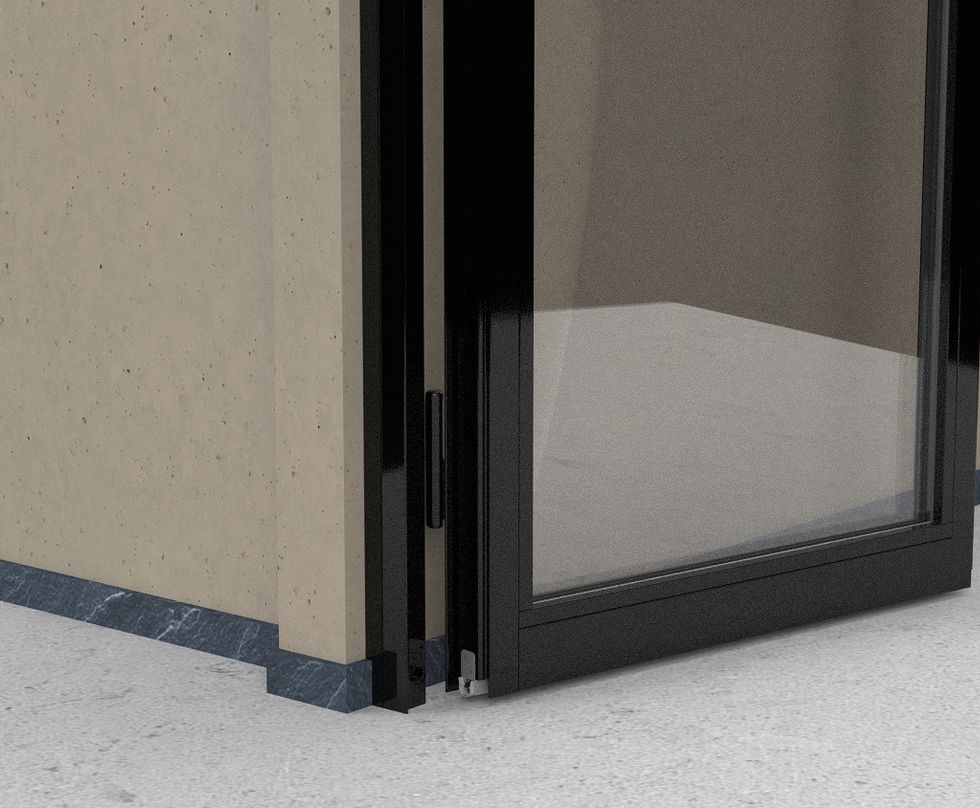

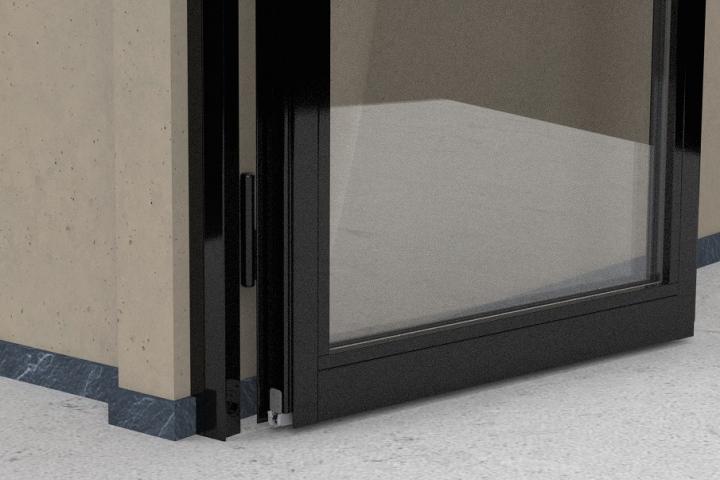

- Application : portes en acier et en aluminium
- Peut être raccourcie à la taille souhaitée
- Remarque : vis (ø 3,5 x 20 mm) NON fournies
Details techniques
- Espace maximal : 18 mm

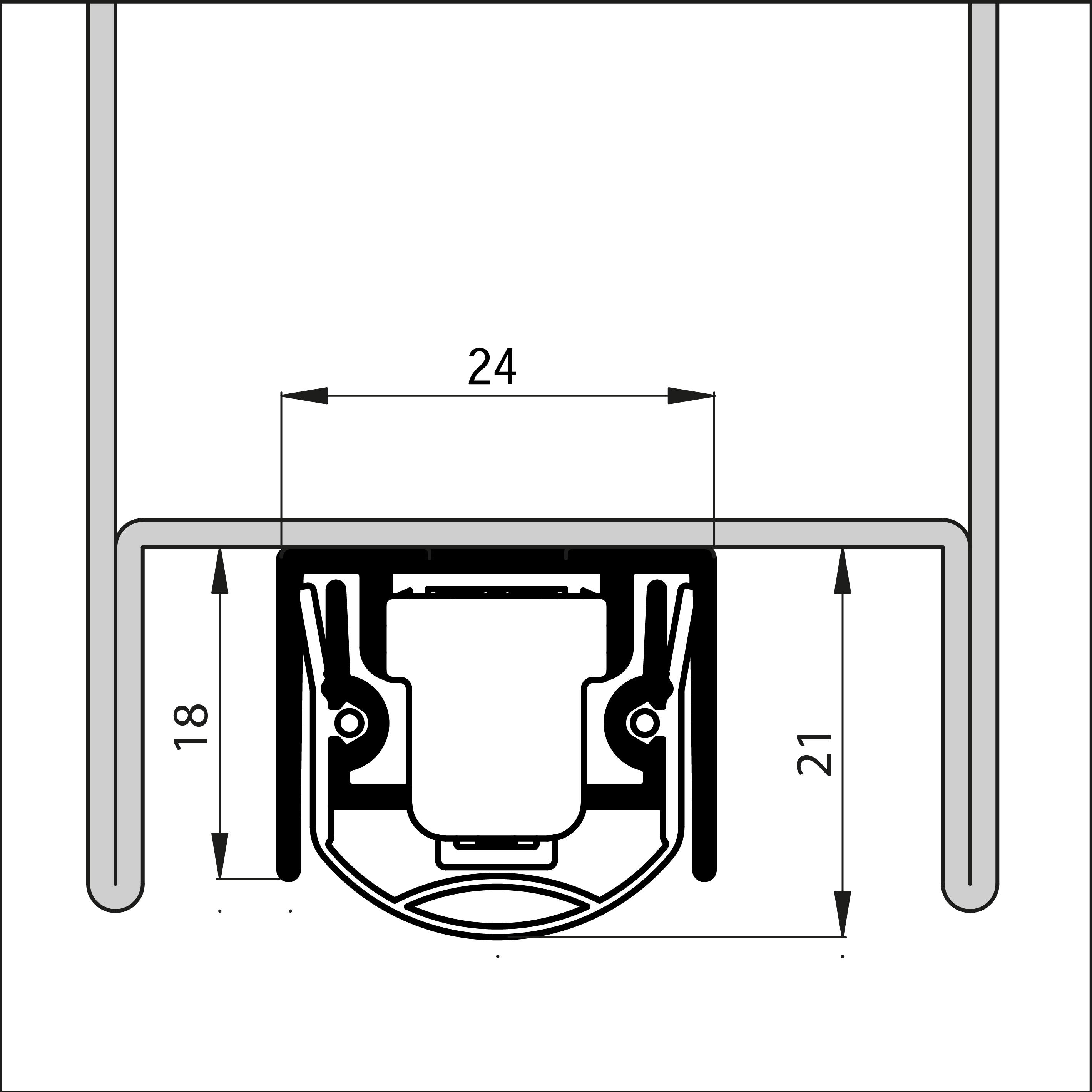

- Taille de la rainure : 18 x 24 mm
- Les longueurs standard peuvent être raccourcies de 150 mm, à l'exception de la longueur de 530 mm (qui peut être raccourcie de 50 mm).
- Fixation par vis
Specifications
Toutes les longueurs standard peuvent être raccourcies.
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 530 mm | 203100530 | Alu. | 8711286268672 | 10 pcs./carton |
| 680 mm | 203100680 | Alu. | 8711286268689 | 10 pcs./carton |
| 830 mm | 203100830 | Alu. | 8711286268696 | 10 pcs./carton |
| 980 mm | 203100980 | Alu. | 8711286268801 | 10 pcs./carton |
| 1130 mm | 203101130 | Alu. | 8711286268818 | 10 pcs./carton |
| 1280 mm | 203101280 | Alu. | 8711286268825 | 10 pcs./carton |
Instructions de montage
Les courants d'air et le bruit dans la maison peuvent être facilement éliminés en installant correctement la plinthe automatique. Lisez les instructions d'installation fournies, regardez la vidéo et suivez le plan étape par étape.
Préparez le matériel nécessaire à l'avance :
- Mètre ruban ou mètre pliant
- Crayon
- Scie à métaux
- Lime
- Perceuse avec mèche étoile
Stappenplan Valdorpel EllenMatic Ferro-S 2 monteren
- Mesurez la dimension de fraisage dans la porte pour vous assurer que la plinthe automatique s'insère dans la rainure.
- Mesurez ensuite la largeur de la porte pour déterminer la longueur de la plinthe automatique.
- Retirez les plaques de montage et le bouton-pression.
- Tirez le joint vers l'arrière, côté bouton-pression.
- Marquez la longueur correcte sur l'aluminium.
Remarque : raccourcissez du côté sans bouton-pression ! - Découpez la plinthe automatique à la bonne taille.
- Éliminez les bavures éventuelles de l'aluminium.
- Remettez le joint en place. Assurez-vous qu'il y ait un bord saillant de chaque côté pour une étanchéité optimale des angles.
- Coupez l'excédent de joint.
- Insérez la plinthe automatique dans la porte et fixez-le avec les plaques de montage.
- Insérez le bouton-pression dans l'ouverture jusqu'à ce qu'il s'enclenche.
- Ajustez le produit jusqu'à obtenir l'étanchéité souhaitée.
- Testez l'étanchéité à l'aide d'un morceau de papier ; le papier doit être bien fixé, mais ne doit pas se déchirer.
