CONTRE LES PINCEMENTS DES DOIGTS

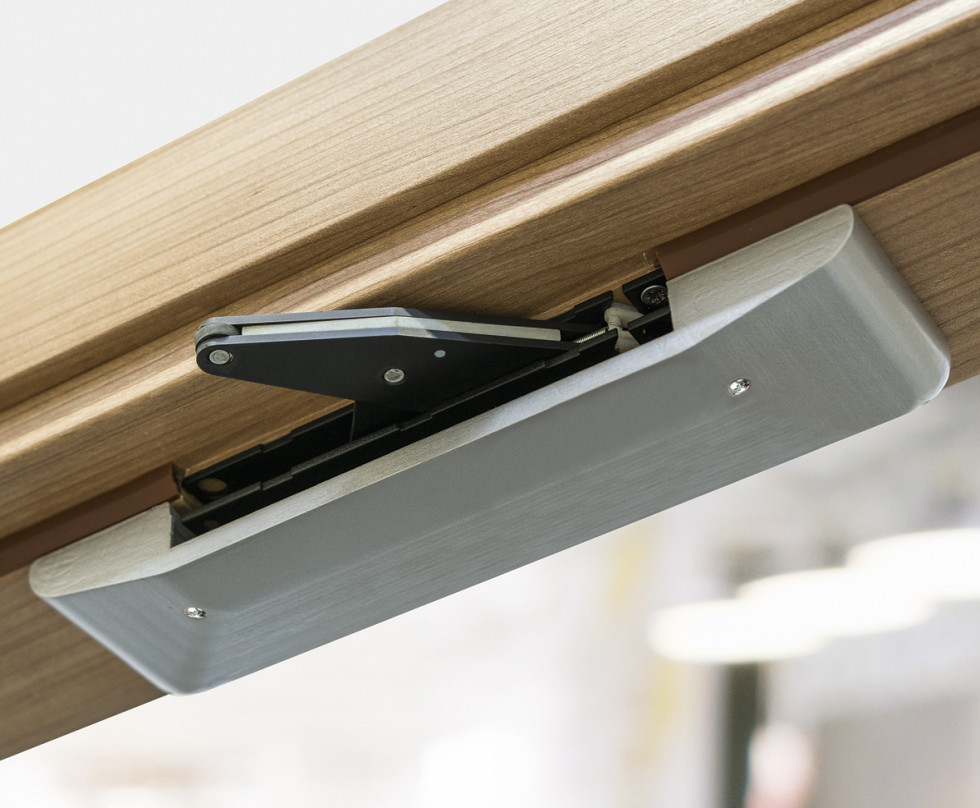

Le système de sécurité Ellen Salvadita® est un système breveté conçu pour bloquer le bord de fermeture de la porte lorsqu'elle claque. Cela permet d'éviter des blessures (graves), notamment chez les enfants.

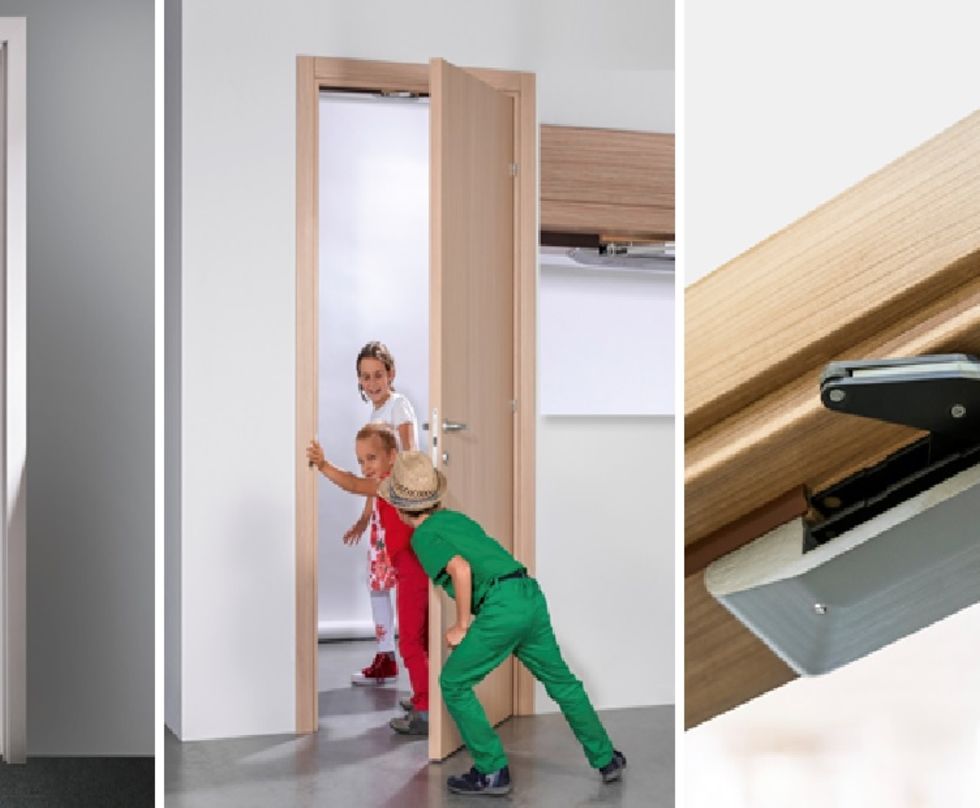

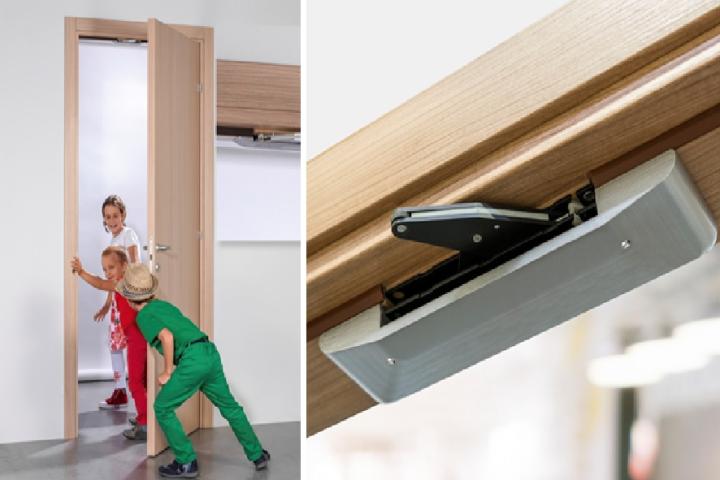

Le système Salvadita® bloque la porte lorsqu'elle claque.
Lorsque la porte se ferme à vitesse normale, le système Salvadita® n'est pas activé.

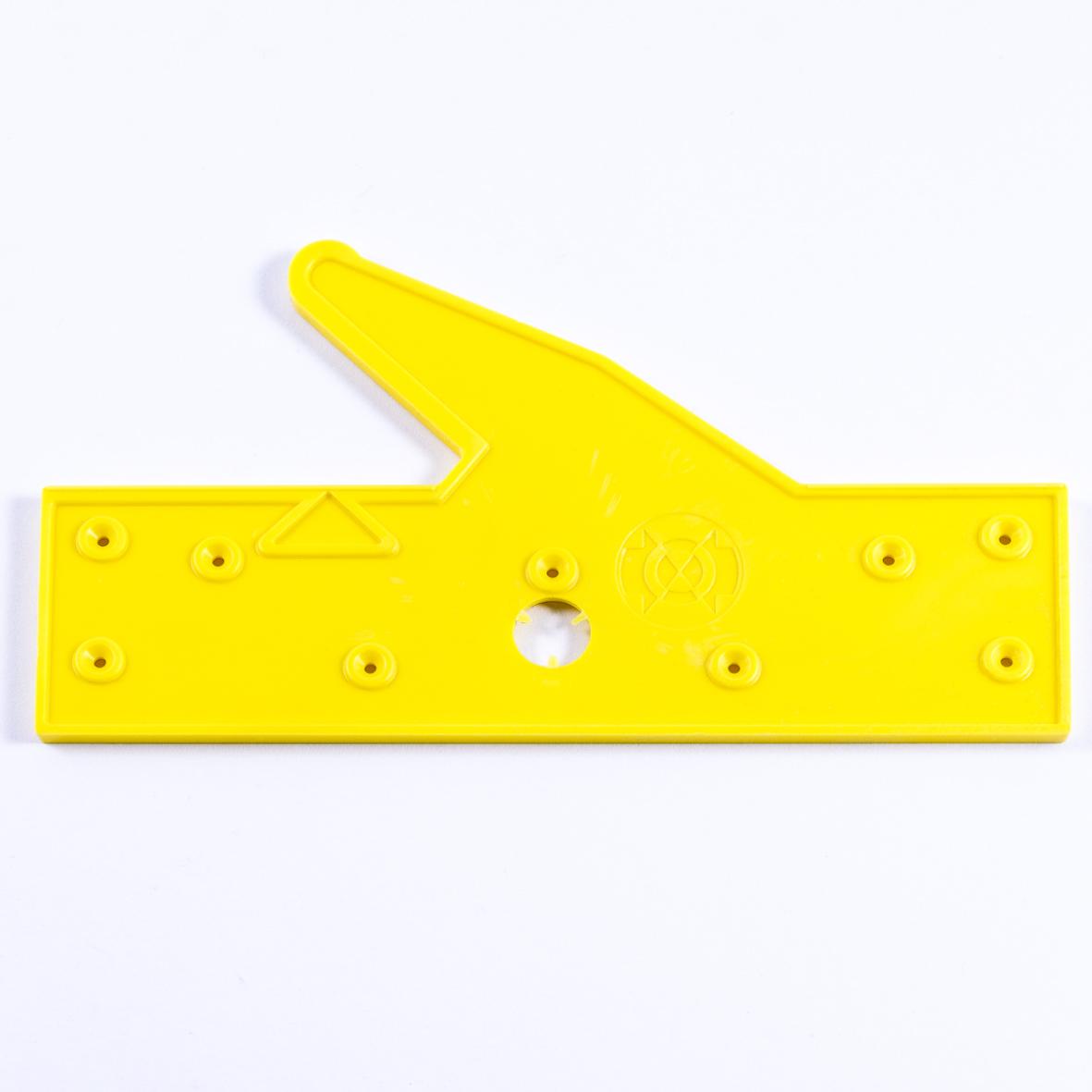

Un gabarit pratique a été développé pour fixer correctement le système Salvadita® sur le cadre de porte, avec des trous de perçage prédéfinis. Commandez simplement le gabarit de montage !
Description
- Système de sécurité breveté
- Protège la porte contre les claquements
- Profilé de protection en aluminium
- Installation facile
- Application : pour portes intérieures
- Comprend du ruban adhésif double face pour la plaque de protection
Details techniques
- Vis de montage incluses
- Testé sur 1 million de cycles de porte
- Conforme aux normes NEN 8624 et EN 16654
- Certifié TÜV
Specifications
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |

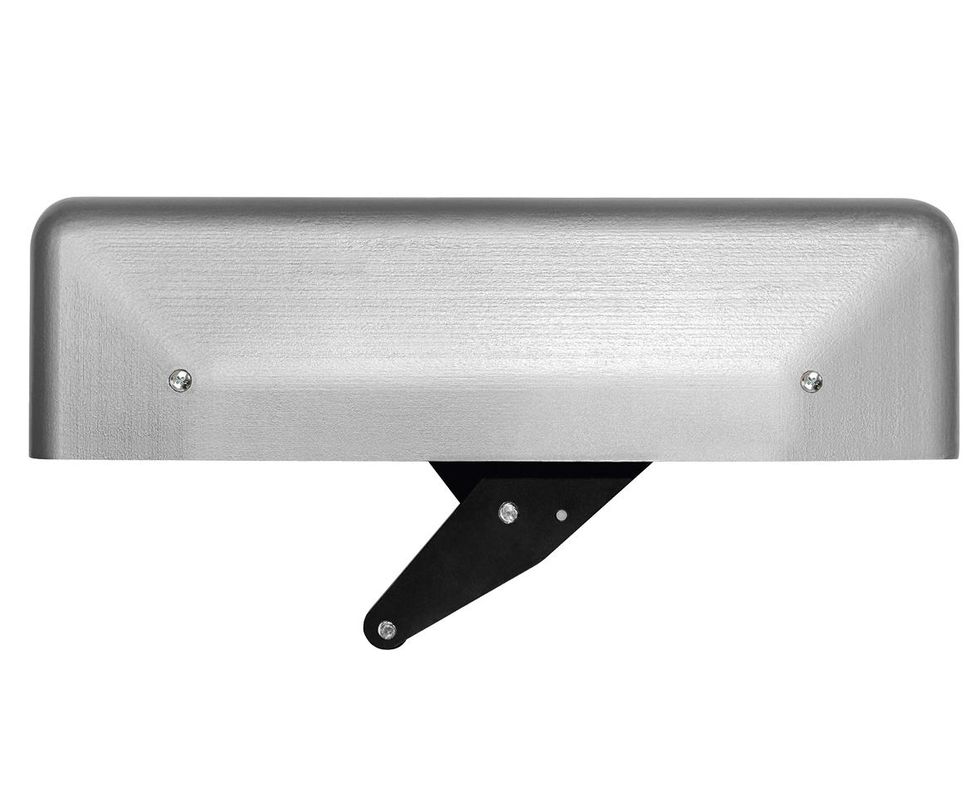

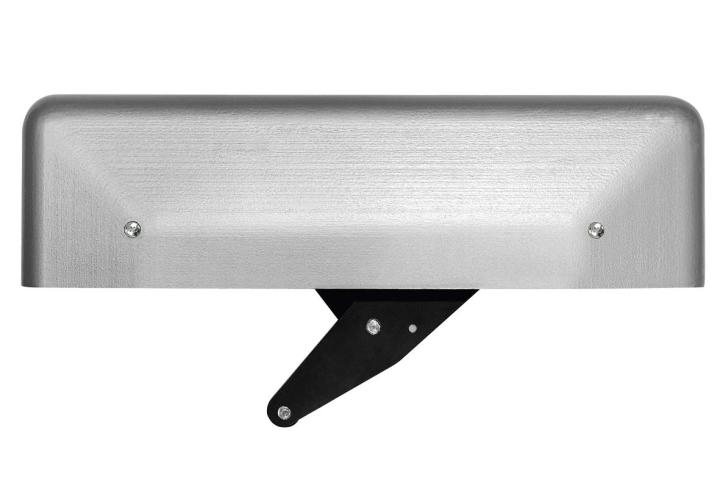

| Salvadita | 805700010 | Gris | 8711286339075 | 1 pièce |
| Gabarit de montage | 805700011 | Jaune | 8711286339082 | 1 pièce |
Breveté Ellen Salvadita®
Ellen Salvadita® a passé avec succès de nombreux tests et essais d'endurance menés par l'Institut HD de technologie du bois de Dresde.
Le certificat et le rapport d'essai sont disponibles auprès de nous.
Instructions de montage
Se coincer les doigts dans la porte est facile grâce à une installation correcte d'Ellen Salvadita®. Lisez les instructions d'installation fournies, regardez la vidéo et suivez les étapes.
Préparez le matériel nécessaire :
- Mètre ruban ou règle
- Crayon
- Mèche pointue
- Papier de verre et dégraissant
- Perceuse avec mèche étoile
Plan étape par étape pour l'installation d'Ellen Salvadita®
- Placez le vantail à 40 mm du dormant.
- Placez le gabarit sur la traverse supérieure du dormant. Remarque : la partie rectangulaire doit être parallèle à la traverse. La partie saillante de Salvadita® doit pouvoir entrer en contact avec le vantail.
- Marquez l'emplacement des trous de fixation à l'aide d'une perceuse pointue.
- Placez la plaque de montage. Assurez-vous que les repères sont centrés.
- Serrez ensuite les vis dans les 5 trous de la plaque de montage.
- Vissez le dispositif Salvadita avec 2 vis.
- Fixez le cache Salvadita.
- Dégraissez le dessus de la porte.
- Fixez la plinthe sur le dessus de la porte à l'aide de ruban adhésif double-face. Remarque : La plaque doit être montée de manière à ce que le premier point de contact avec le protège-doigts Salvadita soit au centre de la plaque.
