ANTI-COURANTS D'AIR, ANTI-BRUIT, ANTI-FUMÉE ET ANTI-INCENDIE

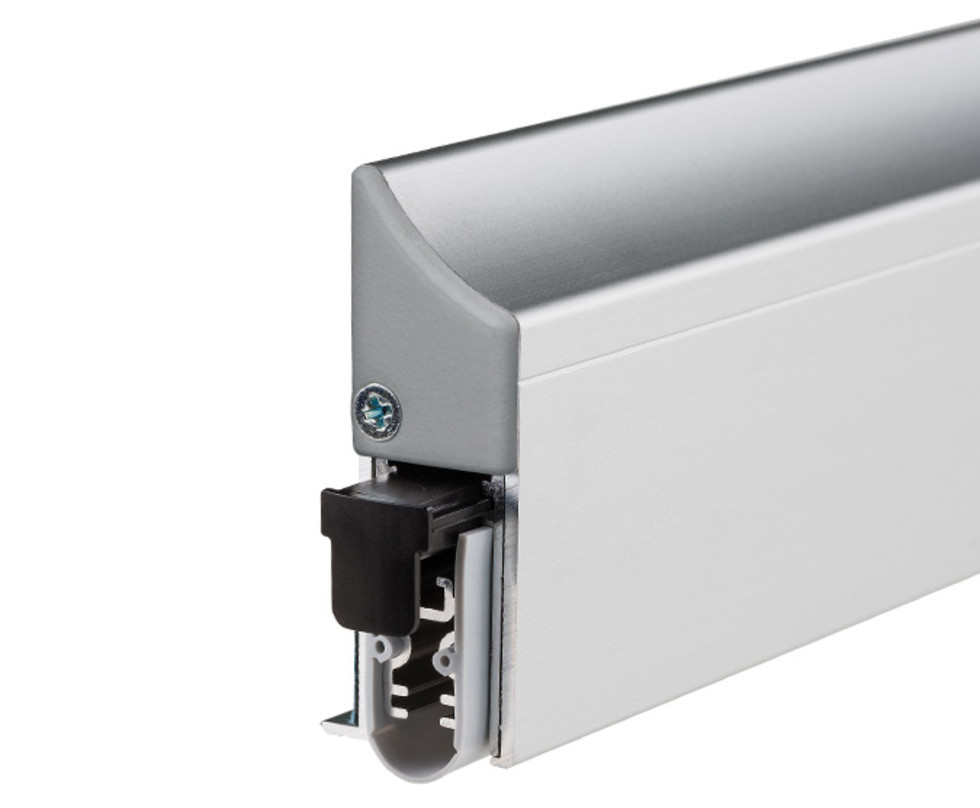

Profilé de fixation en aluminium pour plinthes automatiques EllenMatic. Il permet d'améliorer les portes intérieures existantes avec des plinthes automatiques de qualité supérieure. Le profilé de fixation se monte sous le vantail.
La cassette en applique est compatible avec :
Plinthe automatique EllenMatic Soundproof
Plinthe automatique EllenMatic Brush
Plinthe automatique EllenMatic Uni-Proof
Plinthe automatique EllenMatic Optimal seal

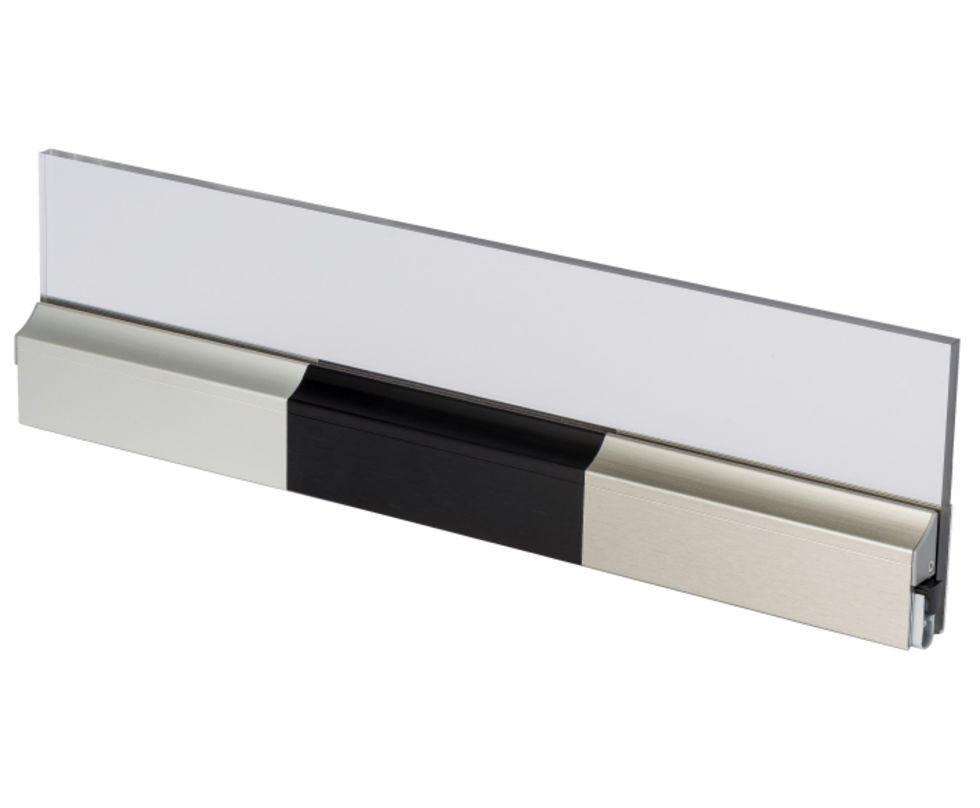

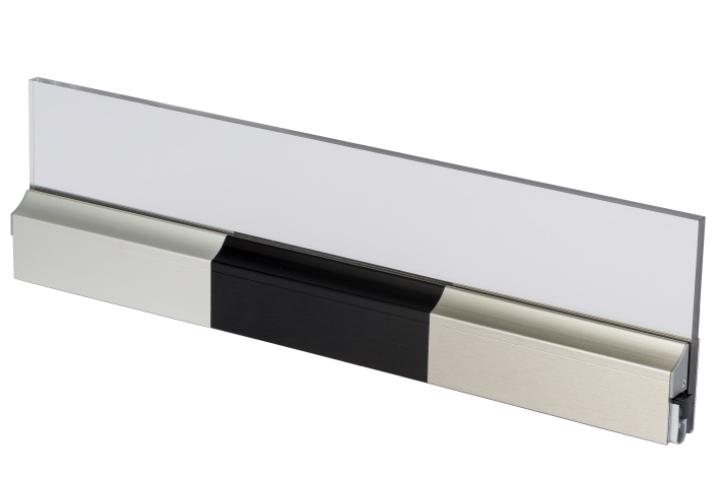

Combinez la Cassette Elégance avec la Plaque de finition EllenMatic Elegance pour protéger le bas de la porte en bois contre les dommages ou pour empêcher les personnes de regarder à l'intérieur depuis l'arrière du seuil de porte en verre.
Description
- Aluminium anodisé
- Profilé de fixation pour plinthes automatiques EllenMatic Brush, EllenMatic Soundproof et EllenMatic Uni-Proof
- Solution esthétique
- La plinthe automatique est plus court de 1 mm grâce à la pièce incluse dans la cassette Élégance.

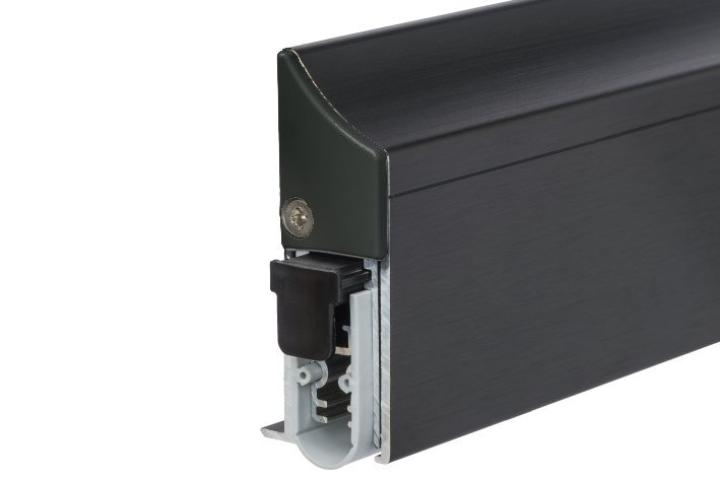

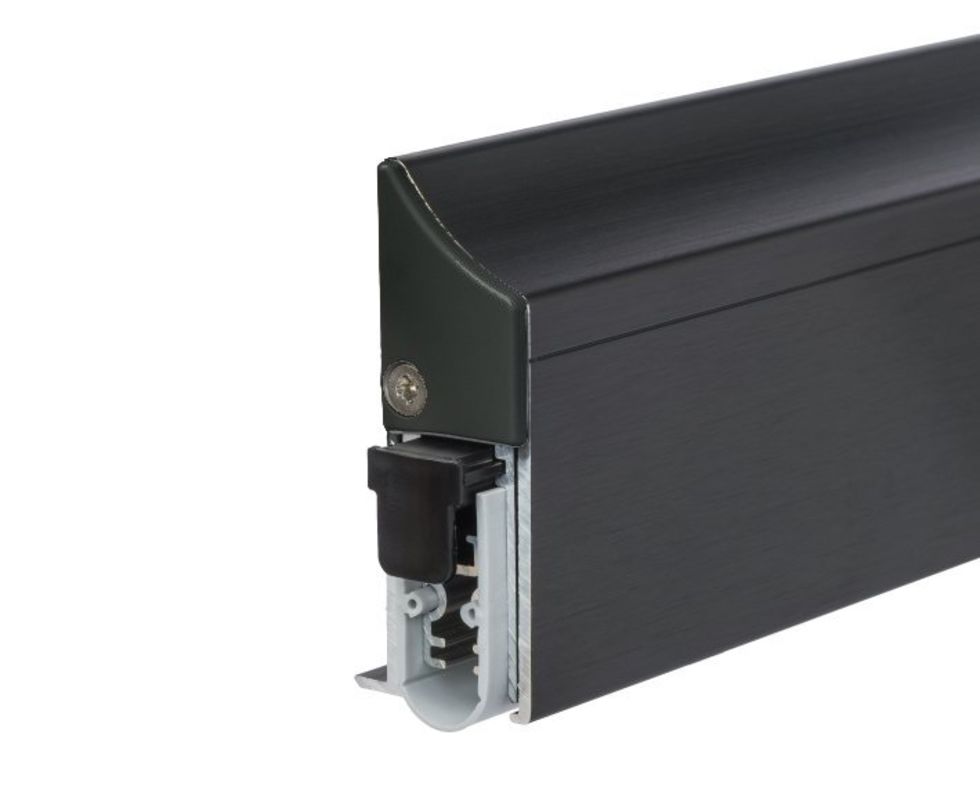

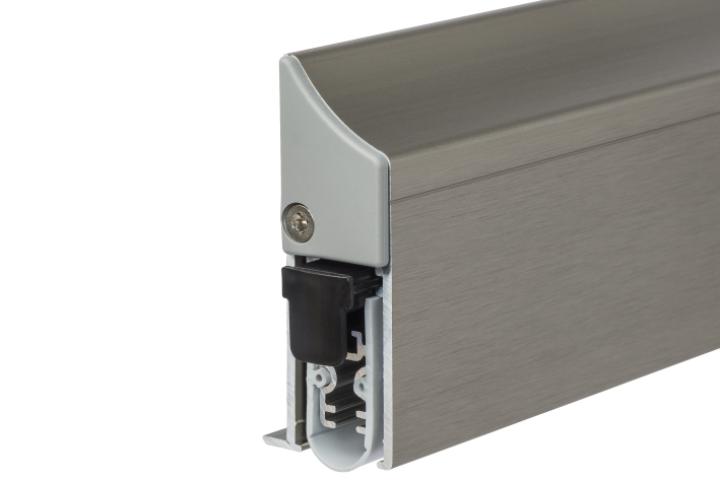

- Disponible en transparent (VOM1), noir brossé (VOM7) et inox brossé.
- Attention : La cassette EllenMatic Elégance doit être 6 mm plus courte que la taille de la lumière du jour. Un espace libre de 1 mm est requis des deux côtés et il doit y avoir de la place pour les capuchons de protection.
Details techniques
- Espace maximal : 20 mm

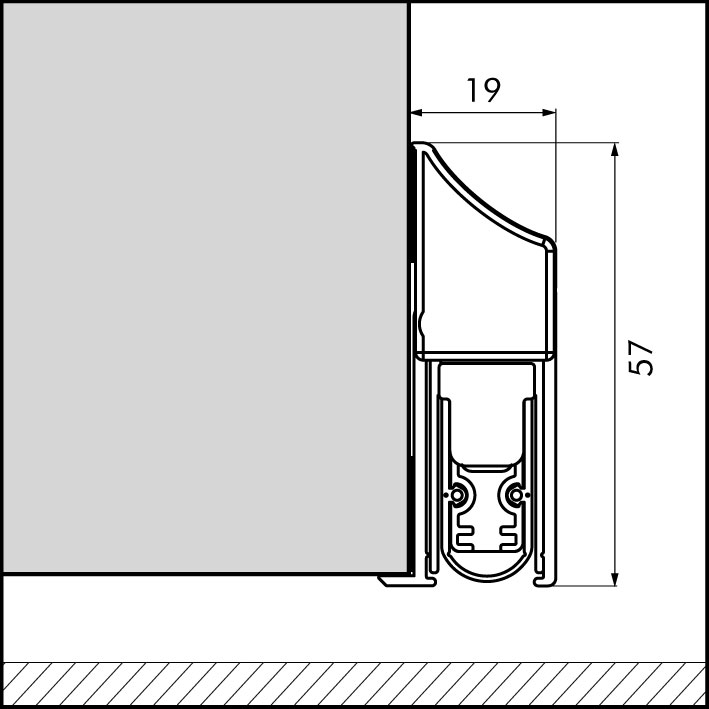

- Hauteur totale : 57 mm
- Peut être raccourci à la taille souhaitée.
- Disponible sur mesure.
- Longueur maximale : 1.600 mm.
- Garantie : 5 ans.
Specifications
Le produit peut être raccourci.
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 1000 mm | 208000510 | VOM1 | 8711286893706 | 6 pcs./carton |
| 1000 mm | 208000310 | RVS | 8711286236220 | 5 pcs./carton |
| 1000 mm | 208000410 | VOM7 | 8711286236237 | 5 pcs./carton |
Instructions de montage
Les courants d'air, le bruit, la fumée et les incendies peuvent être facilement évités en installant correctement la Cassette Elégance avec plinthe automatique. Lisez les instructions de montage fournies, regardez la vidéo et suivez le plan étape par étape.
Préparez le matériel nécessaire à l'avance :
- Chiffon et dégraissant
- Mètre ruban ou mètre pliant
- Équerre
- Crayon
- Ciseaux
- Scie à métaux et lime
- Perceuse avec mèche étoile
Plan étape par étape pour l'installation de la Cassette Elégance avec plinthe automatique EllenMatic
- Mesurez la largeur de la porte du côté où se trouve la cassette (dimension jour).
Remarque : soustrayez ensuite 6 mm (nécessaire pour la pose des caches). - Marquez la longueur correcte sur la cassette.
- Découpez la cassette à la bonne taille.
- Éliminez les bavures éventuelles dans l'aluminium.
- Nettoyez et dégraissez soigneusement la porte avec un chiffon et du dégraissant.
- Retirez la pellicule protectrice du ruban adhésif de la cassette.
- Fixez la cassette à la porte. Laissez 3 mm de jeu de chaque côté et appuyez fermement !
- Prenez la plinthe automatique (Soundproof, Uni-proof, Brush) et marquez la bonne taille. Remarque : la plinthe doit être 1 mm plus courte que la cassette.
- Découpez la plinthe automatique à la bonne taille et limez les bavures de l'aluminium.
- Insérez la plinthe automatique dans la cassette et vissez les caches.
