ANTI-COURANTS D'AIR, ANTI-BRUIT, ANTI-FUMÉE ET ANTI-INCENDIE

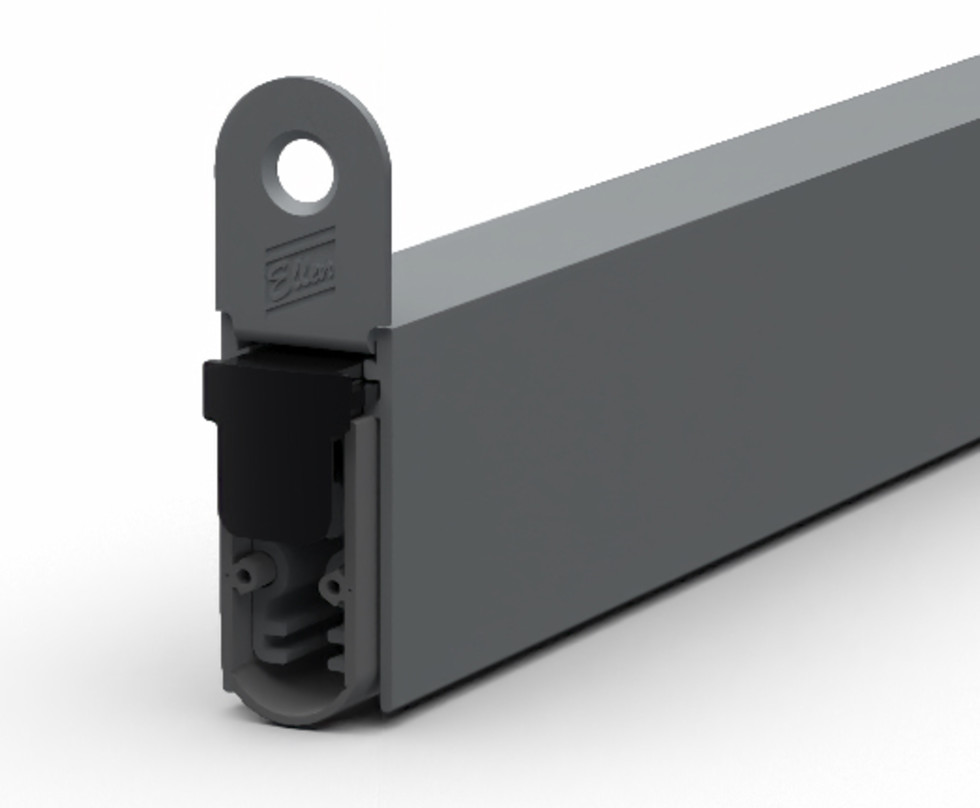

La plinthe automatique EllenMatic Soundproof est un produit résistant au bruit, à la fumée et au feu pour portes en bois. Il assure la fermeture automatique de l'espace sous la porte.
- Insonorisation : 51 dB*
- Résistance au feu : 30, 60 et 90 minutes*
- Résistance à la fumée : fumées froides et fumées chaudes*
Grâce à la fonction « inviolable » intégrée, l'intérieur se rétracte en cas d'obstacle sous la porte.
* Testé et certifié avec un espace maximal de 7 mm
Description
- Boîtier en aluminium avec joint silicone
- Étanchéité automatique
- Insonorisation : 51 dB
- Résistance au feu : 30, 60 et 90 minutes
- Étanchéité à la fumée selon les normes NEN-EN 13501-2 « Sa » (fumée froide) et NEN-EN 1634-3 « S200 » (fumée chaude)
- Manœuvre unilatérale côté charnière
- Déplacement perpendiculaire des éléments internes sans déplacement latéral
- Bouton de pression réglable manuellement pour un réglage précis
- Application: portes intérieures et extérieures en bois dans un environnement abrité.
Details techniques

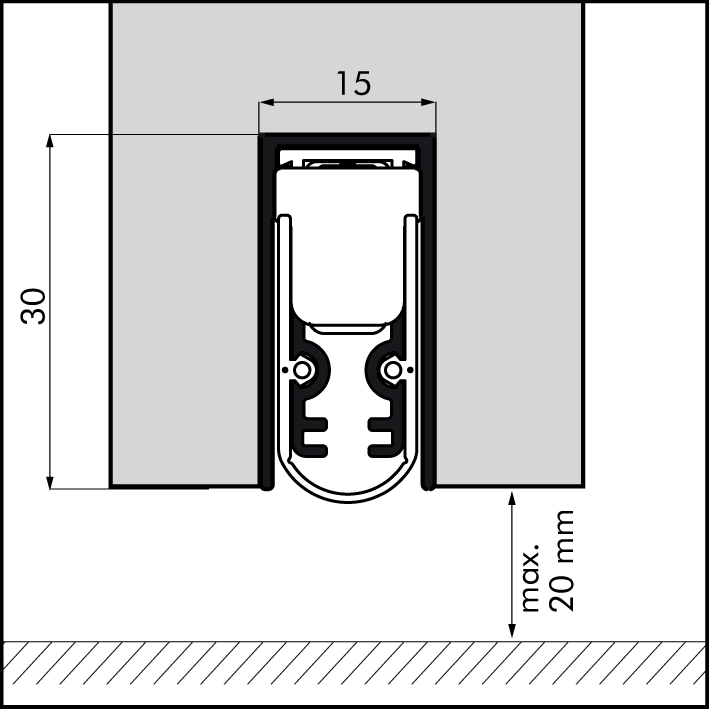

- Taille maximale de l'espace : 20 mm
- Taille de la rainure : 15 x 30 mm
- Longueurs standard raccourcissables de 150 mm
- Également disponible sur mesure
- Longueur minimale : 300 mm en seuil bas automatique
- Longueur maximale : 1600 mm
- Longueurs comprises entre 150 et 300 mm possibles en seuil bas non automatique
- Montage par plaques de suspension
Specifications
Toutes les longueurs standard peuvent être raccourcies.
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 628 mm | 203400151 | Alu. | 8711286890101 | 6 pcs./carton |
| 728 mm | 203400152 | Alu. | 8711286890200 | 6 pcs./carton |
| 828 mm | 203400153 | Alu. | 8711286890309 | 6 pcs./carton |
| 928 mm | 203400154 | Alu. | 8711286890408 | 6 pcs./carton |
| 1028 mm | 203400155 | Alu. | 8711286890507 | 6 pcs./carton |
| 1128 mm | 203400126 | Alu. | 8711286233892 | 10 pcs./carton |
| 1228 mm | 203400127 | Alu. | 8711286234004 | 10 pcs./carton |
Les longueurs personnalisées de la plinthe automatique EllenMatic Soundproof peuvent également être raccourcies.
| DE | À | PEUT ÊTRE RACCOURCI À |
| 300 mm | 480 mm | 301 mm |
| 481 mm | 730 mm | 481 mm |
| 731 mm | 930 mm | 661 mm |
| 931 mm | 1030 mm | 841 mm |
| 1031 mm | 1230 mm | 1021 mm |
| 1231 mm | 1380 mm | 1201 mm |
| 1381 mm | 1600 mm | 1381 mm |
Instructions de montage
Les courants d'air et le bruit dans la maison peuvent être facilement éliminés en installant correctement la plinthe automatique. Lisez les instructions d'installation fournies, regardez la vidéo et suivez le plan étape par étape.
Préparez le matériel nécessaire à l'avance :
- Mètre ruban ou mètre pliant
- Crayon
- Scie à métaux
- Lime
- Perceuse avec mèche étoile
Plan étape par étape pour l'installation de la plinthe automatique EllenMatic Soundproof
- Mesurez la dimension de fraisage dans la porte pour vous assurer que la plinthe automatique s'insère dans la rainure.
- Mesurez ensuite la largeur de la porte pour déterminer la longueur de la plinthe automatique.
- Retirez les plaques de montage et le bouton-pression.
- Tirez le joint vers l'arrière, côté bouton-pression.
- Marquez la longueur correcte sur l'aluminium.
Remarque : raccourcissez du côté sans bouton-pression ! - Découpez la plinthe automatique à la bonne taille.
- Éliminez les bavures éventuelles de l'aluminium.
- Remettez le joint en place. Assurez-vous qu'il y ait un bord saillant de chaque côté pour une étanchéité optimale des angles.
- Coupez l'excédent de joint.

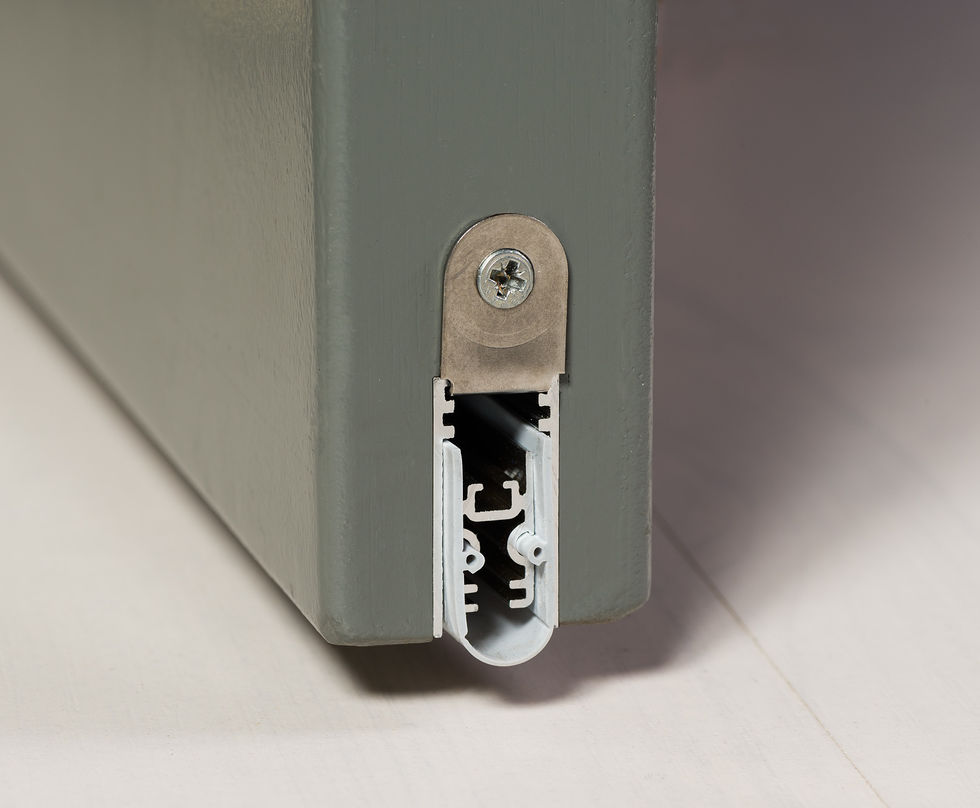

- Insérez la plinthe automatique dans la porte et fixez-le avec les plaques de montage.
- Insérez le bouton-pression dans l'ouverture jusqu'à ce qu'il s'enclenche.
- Ajustez le produit jusqu'à obtenir l'étanchéité souhaitée.
- Testez l'étanchéité à l'aide d'un morceau de papier ; le papier doit être bien fixé, mais ne doit pas se déchirer.
