ÉTANCHÉITÉ À L’AIR À LA PORTE ET À LA FENÊTRE

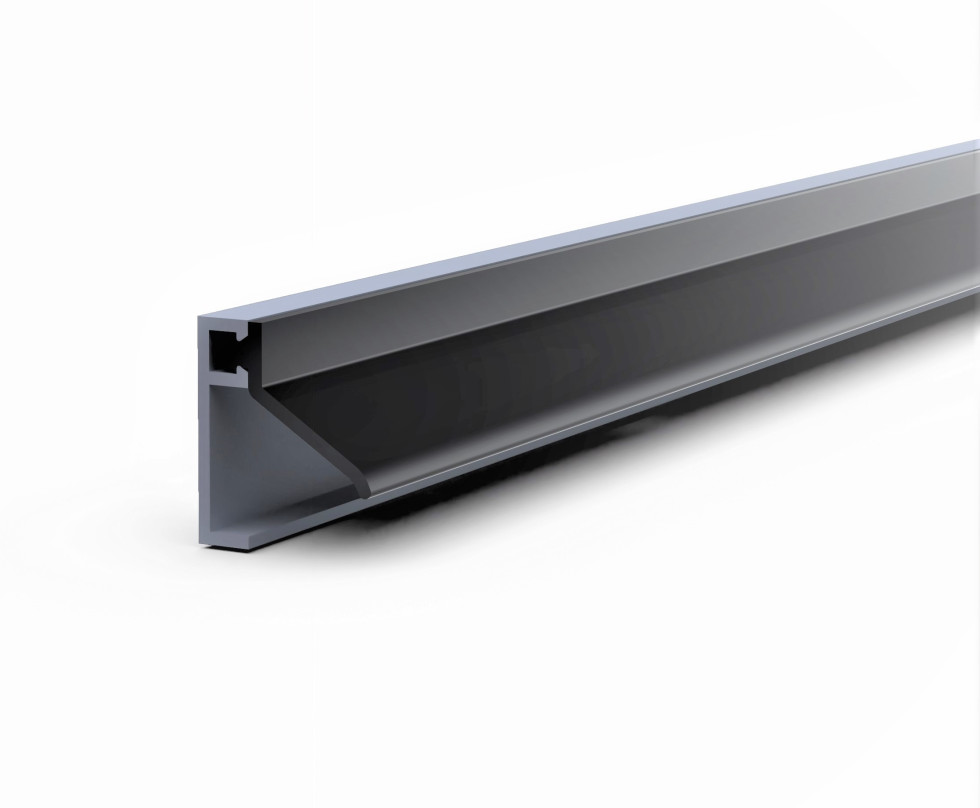

Le profil à encastrer AIB 3N XL est la solution idéale pour les portes d'entrée ou de jardin sujettes aux courants d'air. Le joint en silicone assure une étanchéité optimale et amortit les chocs.
Le profil en aluminium s'installe dans la feuillure du cadre de la fenêtre ou de la porte. Une installation correcte est essentielle au bon fonctionnement du profilé.
Description
- Profilé en aluminium
- Lèvre d'étanchéité en silicone
- Large plage de fonctionnement, espacement maximal de 13 mm
- Fonction anti-retournement
- Installation facile
- Le boudin de porte peut être fixé à l'aide d'une agrafeuse
- Application : fenêtres et portes ouvrant vers l'intérieur et l'extérieur
- Sur mesure possible
Details techniques

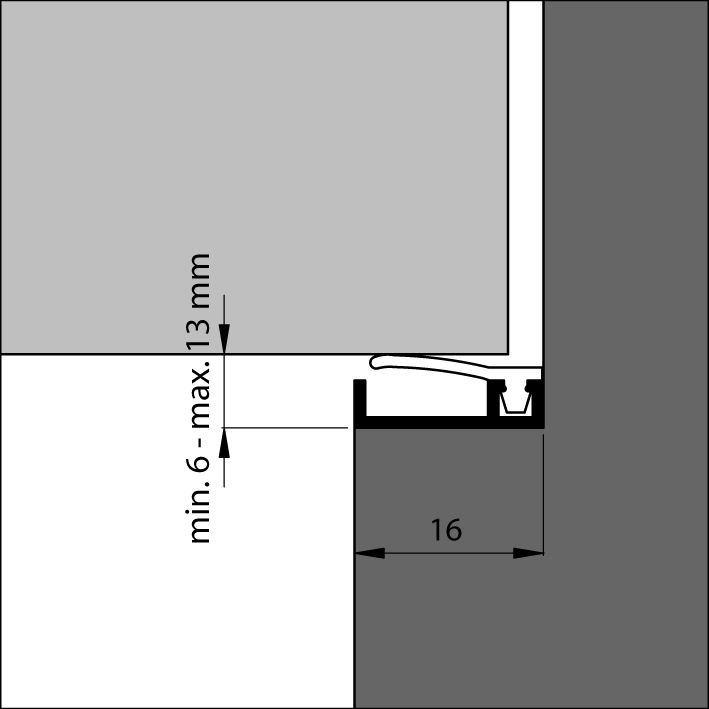

- Joint d'étanchéité : 6 mm - 13 mm
- Largeur de feuillure : 16 mm
- Espace de suspension : 6 mm
- Fixation avec vis 2,5 x 16 mm
- Pré-perçage : 2,8 mm
Specifications
Toutes les longueurs standard peuvent être raccourcies.
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 230 cm | 310110923 | Alu. | 8711286260270 | 25 lng/étu |
| 300 cm | 310110930 | Alu. | 8711286260287 | 25 lng/étu |
Performance
- Valeur C : 0,03238 dm³/s.m² Paⁿ (classe 3)
- Classification selon la norme NEN EN 12365 : W54177
Instructions de montage
Les courants d'air peuvent être facilement évités en installant correctement le profilé encastré. La pression du vent sur les bords de fermeture et supérieurs assure la pression de la lèvre d'étanchéité contre la partie rotative.
Lisez les instructions d'installation fournies, regardez la vidéo et suivez les étapes.
Préparez le matériel nécessaire à l'avance :
- Mètre ruban ou règle
- Crayon
- Scie à métaux et lime
- Perceuse avec mèche étoile
Plan étape par étape pour l'installation du profil à encastrer AIB 3N XL
- Mesurez la largeur du haut du cadre.
- Découpez le profilé à la bonne taille. Remarque : centrez le gabarit de perçage pour une fixation optimale.
- Marquez la longueur correcte sur le profil.
- Découpez le profil à la bonne taille.
- Limez les arêtes vives de l'aluminium.
- Installez le profil. Veillez à son orientation.
- Mesurez le côté fermeture de la porte, raccourcissez le profil à la bonne taille et installez-le de haut en bas.
- Enfin, mesurez le côté charnière de la porte, raccourcissez le profil à la bonne taille et installez-le de haut en bas.

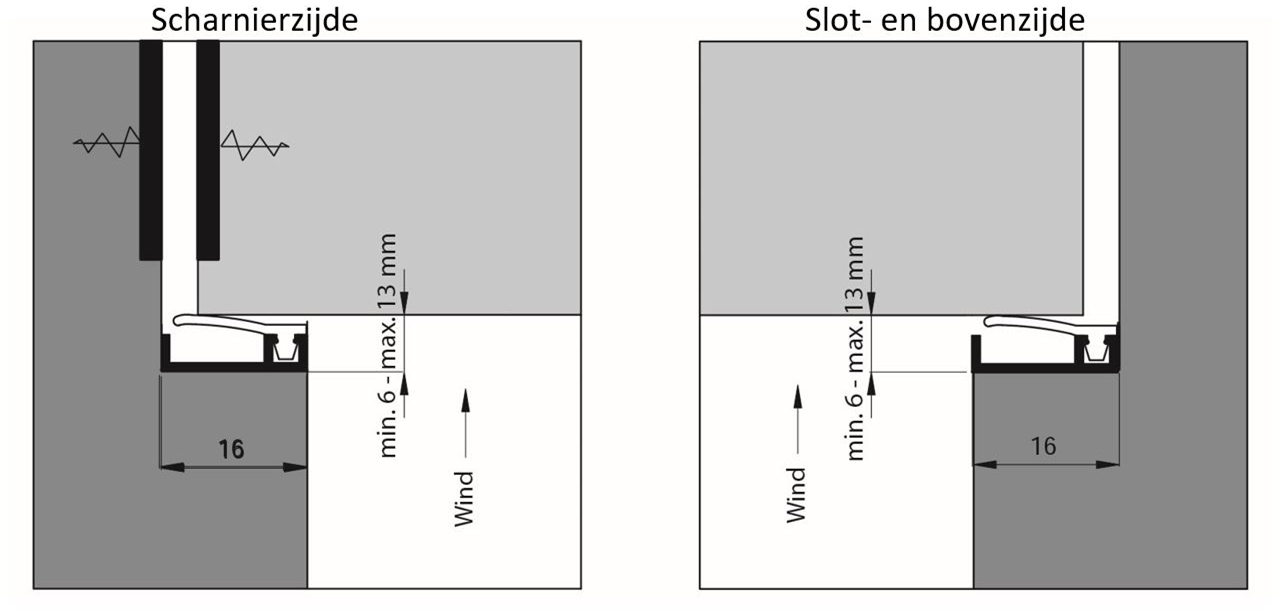

Installation sur une porte s'ouvrant vers l'intérieur (par exemple, porte d'entrée)

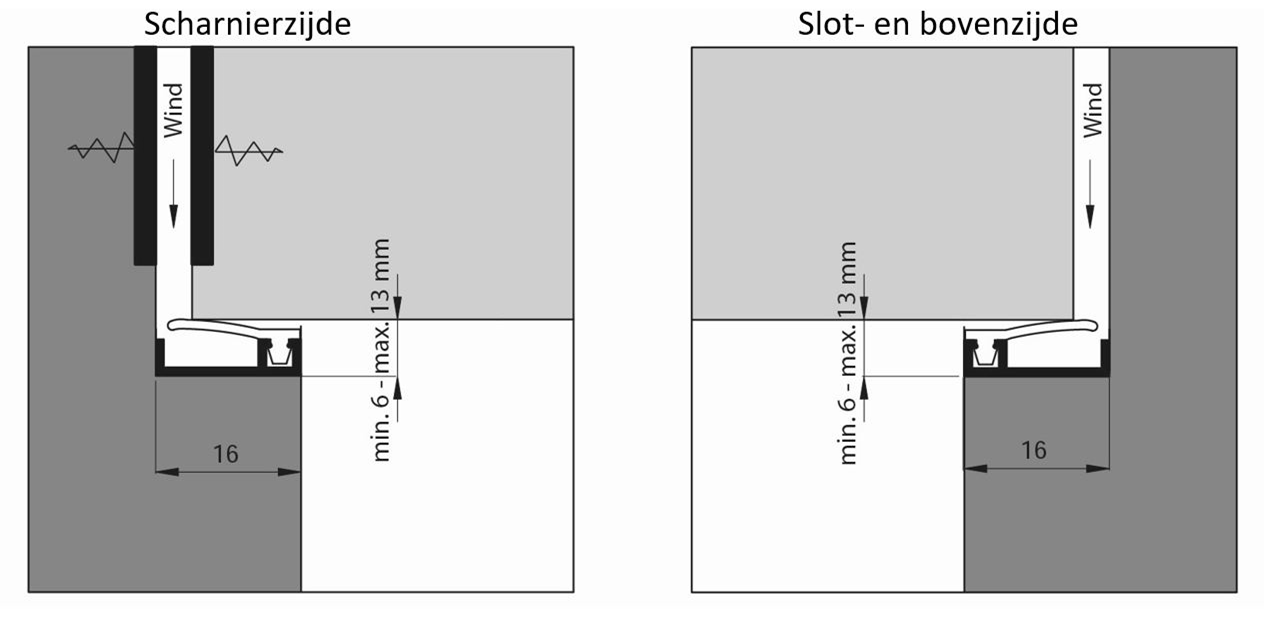

Installation à proximité d'une porte ouvrant vers l'extérieur (par exemple, porte arrière)
