ÉTANCHÉITÉ À L’AIR À LA PORTE ET À LA FENÊTRE

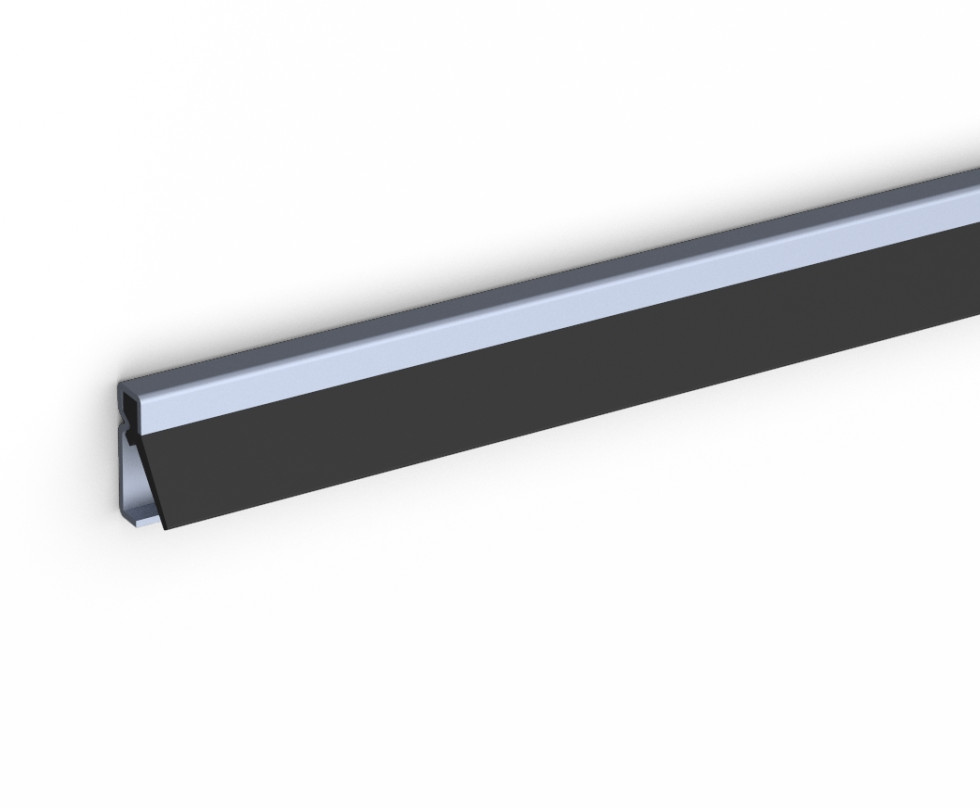

Le profil à encastrer en aluminium AIB 4G est un profil conçu pour bloquer les courants d'air autour des fenêtres et des portes.
Ce produit convient aussi bien aux fenêtres et portes s'ouvrant vers l'intérieur qu'à l'extérieur.

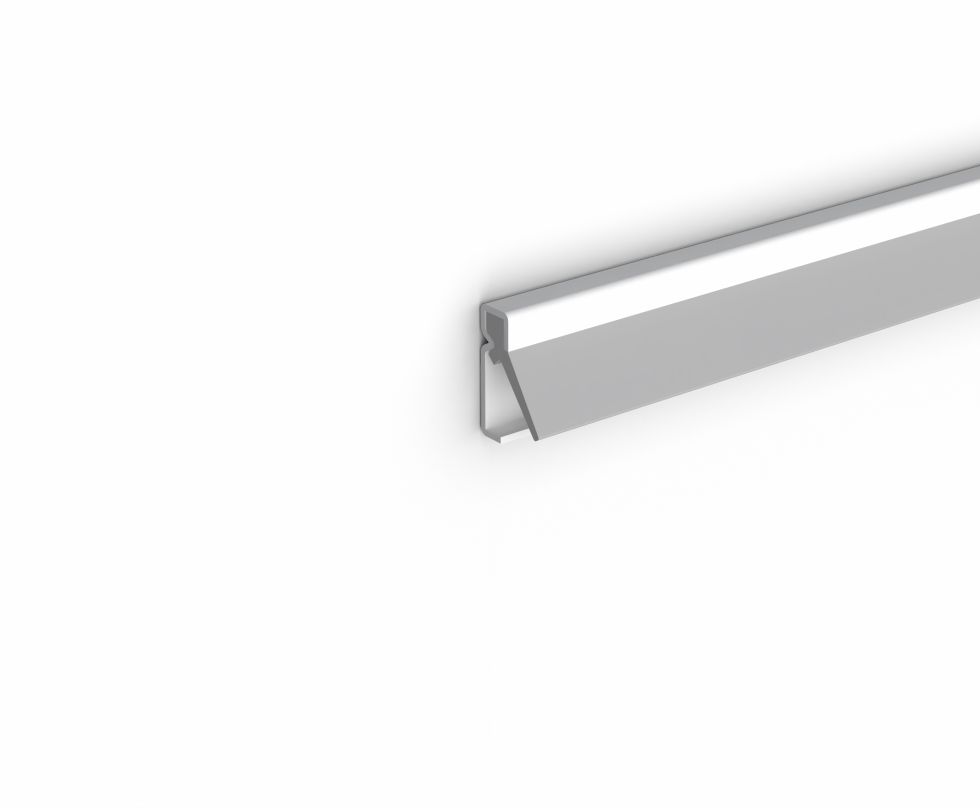

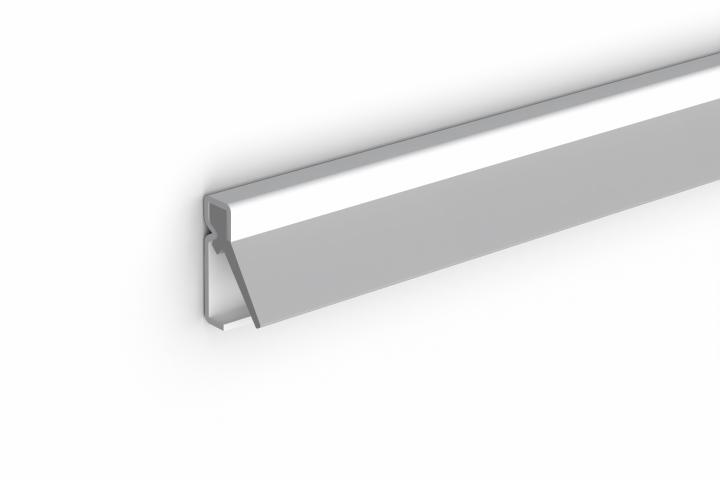

Également disponible en finition blanc uni (RAL 9010).
Description
- Profil en aluminium laminé (nuance 6060 T66)
- Joint en plastique (TPE)
- Fonction anti-retournement
- Installation simple et rapide
- Peut également être monté avec une agrafeuse
- Application : fenêtres et portes ouvrant vers l'intérieur et l'extérieur
- Également disponible en blanc
Details techniques
- Joint d'étanchéité : 9,5 mm
- Largeur de feuillure : 16 mm
- Dégagement de suspension : 6 mm
- Pré-perçage :2,8 mm
- Fixation avec vis Ellen ø 2,5 x 16 mm ou clous Ellen ø 1,6 x 25 mm
Specifications
Toutes les longueurs standard peuvent être raccourcies.
Articles avec trous pré-percés :
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 220 cm | 320100222 | Alu. | 8711286270224 | 25 lng/étu |
| 230 cm | 320100223 | Alu. | 8711286270200 | 25 lng/étu |
| 240 cm | 320100225 | Alu. | 8711286270248 | 25 lng/étu |
| 300 cm | 320100230 | Alu. | 8711286270231 | 25 lng/étu |
| 230 cm | 320201223 | Blanc | 8711286271207 | 25 lng/étu |
| 300 cm | 320201230 | Blanc | 8711286271238 | 25 lng/étu |
Articles non percés :
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 220 cm* | 320101222 | Alu. | 8711286273225 | 25 lng/étu |
| 230 cm* | 320101224 | Alu. | 8711286273249 | 25 lng/étu |
| 240 cm* | 320101225 | Alu. | 8711286273256 | 25 lng/étu |
| 300 cm* | 320101223 | Alu. | 8711286273232 | 25 lng/étu |
Performance
Classification selon NEN EN 12365 : W43133.
Instructions de montage
Les courants d'air peuvent être facilement évités en installant correctement le profilé encastré. La pression du vent sur les bords de fermeture et supérieurs assure la pression de la lèvre d'étanchéité contre la partie rotative.
Lisez les instructions d'installation fournies, regardez la vidéo et suivez les étapes.
Préparez le matériel nécessaire à l'avance :
- Mètre ruban ou règle
- Crayon
- Scie à métaux et lime
- Perceuse avec mèche étoile
Plan étape par étape pour l'installation du profil à encastrer AIB 4G
- Mesurez la largeur du haut du cadre.
- Découpez le profilé à la bonne taille. Remarque : centrez le gabarit de perçage pour une fixation optimale.
- Marquez la longueur correcte sur le profil.
- Découpez le profil à la bonne taille.
- Limez les arêtes vives de l'aluminium.
- Installez le profil. Veillez à son orientation.
- Mesurez le côté fermeture de la porte, raccourcissez le profil à la bonne taille et installez-le de haut en bas.
- Enfin, mesurez le côté charnière de la porte, raccourcissez le profil à la bonne taille et installez-le de haut en bas.
