ÉTANCHÉITÉ À L’AIR À LA PORTE

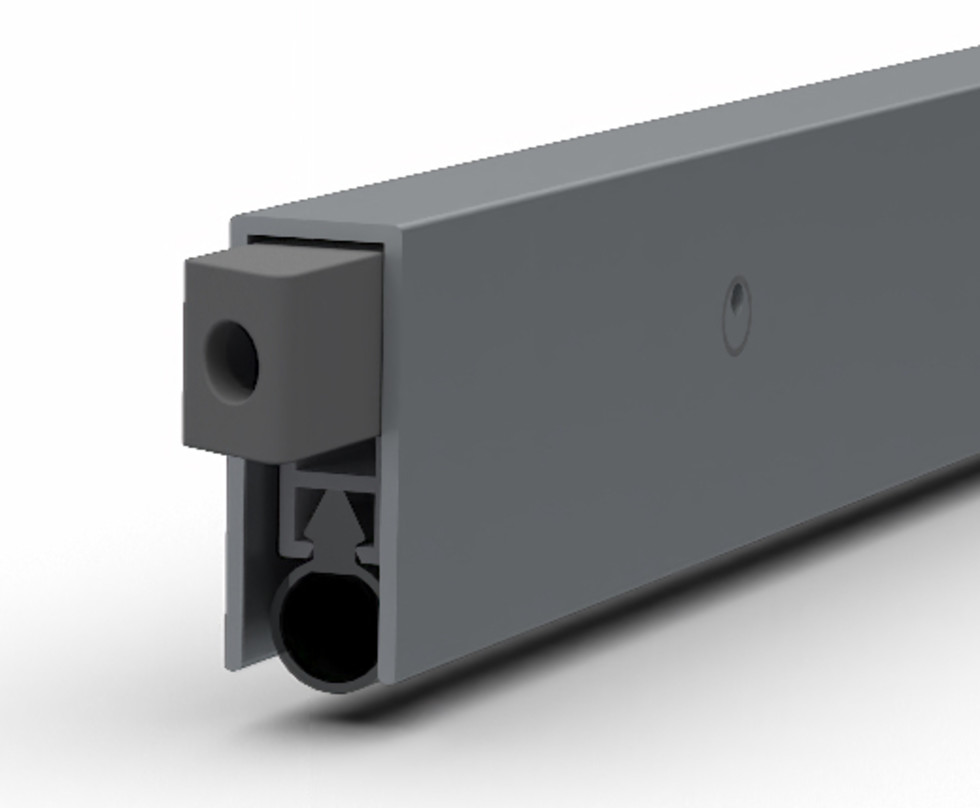

La plinthe automatique Extra (EM 2) assure la fermeture automatique de l'espace sous la porte. Il prévient ainsi les courants d'air.
La plinthe automatique EllenMatic Extra présente également l'avantage de réduire les bruits environnants. Il peut être monté aussi bien en bas de porte que sur la porte.
Description
- Boîtier en aluminium
- Joint en silicone
- Bordure de porte et isolation phonique
- Encastrable et en saillie possible
- Manœuvre côté charnières ou côté fermeture (en cas de montage en saillie)
- Application : portes intérieures et extérieures en bois, en environnement abrité
- Vis de montage et accessoires pour montage en applique inclus
Details techniques
- Espace : 3 - 15 mm

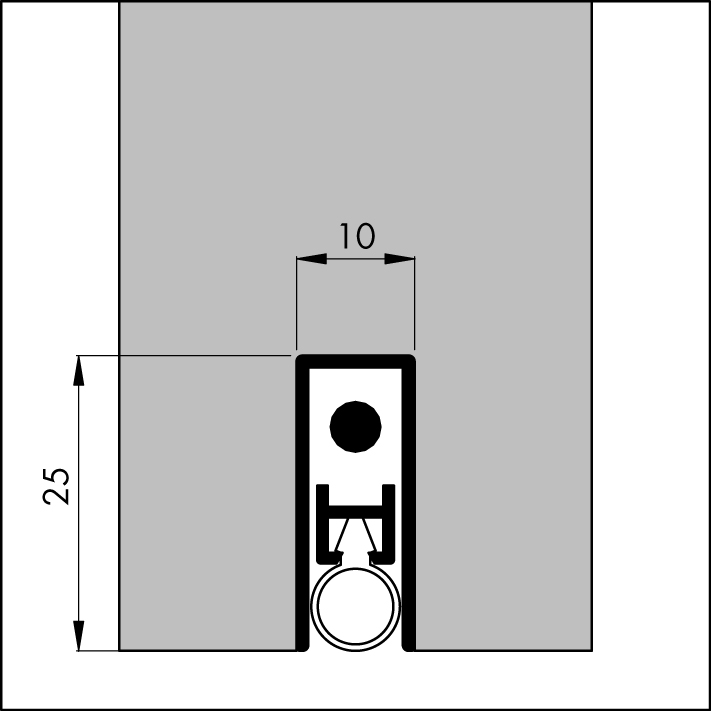

- Taille de la rainure : 12 x 20-25 mm
- Peut être raccourci à la bonne taille
- Peut être raccourci jusqu'à un maximum de 100 mm
Specifications
Toutes les longueurs standard peuvent être raccourcies.
| LONG. | Nº ART | COUL. | EAN (PIÈCES) | UNITÉ D’EMB. |
| 630 mm | 200500151 | Alu. | 8711286893201 | 6 pcs./carton |
| 730 mm | 200500152 | Alu. | 8711286893300 | 6 pcs./carton |
| 830 mm | 200500153 | Alu. | 8711286893409 | 6 pcs./carton |
| 930 mm | 200500154 | Alu. | 8711286893508 | 6 pcs./carton |
| 1030 mm | 200500105 | Alu. | 8711286219650 | 10 pcs./carton |
Instructions de montage
Les courants d'air et le bruit dans la maison peuvent être facilement éliminés en installant correctement la plinthe automatique. Lisez les instructions d'installation fournies, regardez la vidéo et suivez le plan étape par étape.
Préparez le matériel nécessaire à l'avance :
- Mètre ruban ou mètre pliant
- Crayon
- Scie à métaux
- Lime
- Perceuse avec mèche étoile
- Tournevis
Téléchargez ici les instructions de montage avec images
Plan étape par étape pour l'installation l'EllenMatic Extra / EM 2 - dans la porte
-
Mesurez la profondeur de fraisage et la largeur de la porte pour déterminer la longueur du plinthe automatique.
-
Marquez la longueur voulue sur le plinthe. Remarque : raccourcissez le joint du côté opposé au bouton-poussoir !
-
Sciez le plinthe automatique à la dimension voulue.
-
Éliminez les bavures éventuelles de l'aluminium.
-
Coupez l'excédent de joint.
-
Glissez le plinthe automatique dans la porte (bouton-poussoir côté charnières) et fixez-le avec les plaques de montage.
-
Placez la butée dans le cadre pour éviter de l'endommager avec le bouton-poussoir.
-
Ajustez le plinthe automatique jusqu'à obtenir l'étanchéité souhaitée en tournant le bouton-poussoir.
-
Testez l'étanchéité avec une feuille de papier : le papier doit adhérer fermement sans se déchirer.
Plan étape par étape pour l'installation l'EllenMatic Extra / EM 2 - sur la porte
- Mesurez la largeur entre les montants de la porte pour déterminer la longueur du plinthe automatique.
- Marquez la longueur voulue sur le plinthe automatique. Attention : raccourcissez le joint du côté opposé au bouton-poussoir !
- Sciez le produit à la bonne dimension.
- Éliminez les bavures sur l’aluminium.
- Fermez la porte. Vissez le plinthe automatique sur la porte, le bouton-poussoir du côté de la serrure.
- Coupez l’excédent de joint.
- Placez la languette du côté de la serrure sur le montant de la porte.
- Placez le capuchon sur le bouton-poussoir du joint.
- Ajustez le plinthe automatique en tournant le bouton-poussoir jusqu’à obtenir l’étanchéité souhaitée.
- Testez l’étanchéité avec une feuille de papier : le papier doit adhérer fermement sans se déchirer.
